Khắc phục nhanh lỗi Ribbon trên máy in Zebra ZM400

Máy in mã vạch Zebra ZM400 là dòng máy in công nghiệp phổ biến, được nhiều doanh nghiệp tin dùng. Tuy nhiên, trong quá trình sử dụng, người dùng không ít lần gặp phải tình trạng báo lỗi Ribbon trên máy in Zebra ZM400. Đây là một lỗi khá phổ biến nhưng không phải ai cũng biết cách xử lý hiệu quả. Bài viết này, Tem Nhãn 24h sẽ cùng bạn tìm hiểu nguyên nhân và đưa ra những giải pháp chi tiết để khắc phục lỗi này, giúp máy in của bạn hoạt động trơn tru trở lại.

Các triệu chứng báo lỗi Ribbon thường gặp trên Zebra ZM400

Khi máy in Zebra ZM400 gặp vấn đề liên quan đến ribbon, bạn có thể nhận thấy các dấu hiệu sau:

• Máy in báo lỗi “Ribbon In error”.
• Máy in hiển thị “Ribbon Out error”.
• Máy không phát hiện được sự có mặt của ruy băng dù đã lắp.
• Ruy băng bị nhăn, dẫn đến các đường in bị lệch hoặc mờ.
• Ruy băng bị kẹt hoặc dính vào đầu in/giấy in.
• Ruy băng bị đứt hoặc rách trong quá trình in.

Những lỗi này ảnh hưởng trực tiếp đến chất lượng bản in và làm gián đoạn công việc của bạn.

Hiểu về hai phương pháp in: Nhiệt trực tiếp và Truyền nhiệt

Máy in mã vạch như Zebra ZM400 có thể in bằng hai phương pháp chính. Việc hiểu rõ hai phương pháp này rất quan trọng để cấu hình máy in và phần mềm phù hợp, từ đó tránh được các lỗi liên quan đến ribbon.

Phương pháp thứ nhất là in nhiệt trực tiếp (Direct Thermal). Phương pháp này không sử dụng ribbon mực. Thay vào đó, nó dùng loại giấy nhạy cảm với nhiệt (giấy in nhiệt trực tiếp). Khi đầu in nóng lên và tiếp xúc với giấy, mực sẽ hiện ra trực tiếp trên bề mặt giấy.

Phương pháp thứ hai là in truyền nhiệt (Thermal Transfer). Phương pháp này bắt buộc phải sử dụng cả giấy (tem nhãn thường) và ribbon mực. Đầu in sẽ truyền nhiệt lên ribbon, làm mực trên ribbon nóng chảy và bám dính lên bề mặt giấy in.

Cả máy in, trình điều khiển và phần mềm đều phải được cấu hình đúng với phương pháp in bạn đang sử dụng. Nếu cấu hình sai, máy in sẽ báo lỗi ribbon dù bạn có lắp ribbon hay không.

Cấu tạo và vai trò của Ribbon mực in

Ribbon in mã vạch gồm một lớp mực (thường là sáp, nhựa hoặc hỗn hợp) phủ trên một màng nhựa mỏng làm chất mang. Màng này được cuộn trên lõi bằng giấy cứng hoặc nhựa.

Chiều rộng của cuộn ribbon phải luôn rộng hơn một chút so với chiều rộng của tem nhãn bạn in. Điều này giúp bảo vệ đầu in khỏi bị mài mòn do tiếp xúc trực tiếp với giấy in.

Trên các dòng máy in Zebra, lớp mực thường nằm ở mặt ngoài của cuộn ribbon (mặt FO – Face Out). Đây là mặt cần tiếp xúc với tem nhãn để mực có thể truyền lên giấy khi có nhiệt tác động từ đầu in. Tuy nhiên, cũng có một số loại ribbon là mặt trong (FI – Face In), cần sử dụng trục cuốn đặc biệt. Với Zebra ZM400, trục cuốn mực mặt ngược (Reverse Feed Spindle) P/N 79830M là tùy chọn cho ribbon FI.

Tổng hợp các lỗi Ribbon phổ biến và cách khắc phục

Dưới đây là bảng tổng hợp chi tiết các lỗi ribbon thường gặp trên máy in Zebra ZM400 cùng với các giải pháp xử lý.

Lỗi “Ribbon Out Error”

Lỗi này xảy ra khi máy in không phát hiện thấy ribbon.

• Nếu bạn không sử dụng ribbon (đang in nhiệt trực tiếp): Đảm bảo cả máy in và phần mềm/trình điều khiển đều được cấu hình cho chế độ Direct Thermal.
• Nếu bạn đang sử dụng ribbon (in truyền nhiệt):
  • Kiểm tra xem ribbon đã được lắp đặt đúng cách theo sơ đồ hướng dẫn bên trong máy chưa.
  • Đảm bảo cuộn ribbon được đặt sâu và thẳng vào trục cuốn cấp, đi qua khe cảm biến ribbon khi đóng đầu in.
  • Cảm biến ribbon có thể cần được hiệu chỉnh lại để nhận diện đúng loại ribbon bạn đang dùng. Hãy thực hiện quy trình hiệu chuẩn cảm biến theo hướng dẫn của nhà sản xuất.
  • Thử khôi phục cài đặt máy in về mặc định ban đầu và sau đó hiệu chỉnh lại.
  • Nếu sử dụng ribbon màu hoặc loại đặc biệt, việc hiệu chỉnh bình thường có thể không đủ. Cần tham khảo tài liệu chuyên sâu hơn.

Bạn có thể tham khảo thêm các lỗi chung khác tại bài viết: lỗi thường gặp của máy in tem nhãn mã vạch để có cái nhìn toàn diện hơn về các vấn đề có thể xảy ra với máy in của mình.

Lỗi “Ribbon In Error”

Lỗi này xảy ra khi máy in đang phát hiện có ribbon nhưng lại được cấu hình cho chế độ in không dùng ribbon (Direct Thermal).

• Kiểm tra cài đặt chế độ in trên màn hình LCD của máy. Nếu đang sử dụng ribbon, hãy đổi chế độ in thành Thermal Transfer. Nếu không dùng ribbon, hãy tháo nó ra.
• Đồng thời, kiểm tra cài đặt trong trình điều khiển máy in và phần mềm bạn đang dùng để đảm bảo chúng khớp với cài đặt trên máy in.
• Giống như lỗi “Ribbon Out”, cảm biến ribbon có thể chưa được hiệu chuẩn đúng. Hãy thực hiện quy trình hiệu chuẩn lại cảm biến để máy nhận diện chính xác trạng thái ribbon.

Đây là một trong những lỗi khá phổ biến, và việc kiểm tra lại cấu hình là bước đầu tiên và quan trọng nhất để khắc phục.

Ruy băng bị nhăn khi in

Ruy băng bị nhăn sẽ làm bản in bị lỗi, thiếu nét hoặc có các vệt chéo ngẫu nhiên.

• Xác nhận lại việc lắp đặt ribbon đã đúng theo sơ đồ hướng dẫn chưa. Lắp sai cũng có thể gây nhăn.
• Kiểm tra các thanh dẫn giấy (media guides) đã được đặt đúng vị trí, sát với chiều rộng của giấy in chưa. Giấy bị lệch cũng có thể kéo theo ribbon bị nhăn.
• Điều chỉnh lại áp lực đầu in. Đảm bảo áp lực được phân bổ đều trên toàn bộ chiều rộng của giấy và ribbon. Áp lực không đều có thể khiến ribbon chạy lệch.
• Thử tăng nhẹ cài đặt độ đậm mực (darkness) trên máy in.
• Kiểm tra sự tương thích giữa loại tem nhãn và loại ribbon đang sử dụng. Một số sự kết hợp không phù hợp có thể gây ra vấn đề này.

Không phát hiện ra tình trạng Ribbon (No Ribbon Condition Detected)

Lỗi này tương tự như “Ribbon Out” nhưng có thể do nguyên nhân sâu xa hơn.

• Xác nhận lại việc lắp đặt ribbon có đúng quy trình không.
• Thực hiện lại quy trình hiệu chuẩn cảm biến ribbon. Cảm biến không được hiệu chuẩn đúng sẽ không thể phát hiện trạng thái ribbon.
• Nếu dùng ribbon màu hoặc loại đặc biệt, hãy tham khảo tài liệu kỹ thuật chuyên sâu hơn về dòng ribbon đó.

Ruy băng bị đứt hoặc rách

Tình trạng này thường xảy ra đột ngột trong quá trình in.

• Kiểm tra lại cách nạp ribbon đã chính xác chưa. Đường đi của ribbon bị cản trở có thể gây đứt.
• Giảm cài đặt độ đậm mực (darkness) trên màn hình LCD và trong trình điều khiển/phần mềm. Độ nóng đầu in quá cao để đốt mực có thể làm đứt ribbon, đặc biệt với các loại ribbon kém chất lượng.
• Xác minh lại sự tương thích giữa loại giấy in và loại ribbon. Đảm bảo bạn không cần cài đặt nhiệt độ đầu in quá cao để mực bám dính, điều này có thể gây đứt ribbon.

Ruy băng bị kẹt hoặc dính

Ribbon bị kẹt làm dừng quá trình in hoặc gây ra tiếng động lạ.

• Xác nhận lại mặt mực của ribbon đang hướng về phía nhãn (mặt FO đối với ribbon thông thường). Nếu lắp ngược mặt, mực sẽ không bám lên giấy mà có thể dính vào đầu in hoặc các bộ phận khác. (Lưu ý lại về trục cuốn FI tùy chọn nếu bạn dùng loại ribbon đó).
• Giảm độ căng của trục cuốn cấp ribbon (Ribbon Supply Spindle) xuống mức thấp. Độ căng quá cao có thể gây kẹt.
• Tăng áp lực đầu in để đảm bảo ribbon được giữ chặt và di chuyển đồng bộ với giấy in.
• Giảm độ đậm mực và xác minh sự tương thích của vật tư (giấy và ribbon) với ứng dụng in. Nhiệt độ quá cao hoặc vật tư không phù hợp cũng có thể gây dính.

Việc tải ribbon theo sơ đồ hướng dẫn in trên nắp bên trong máy in Zebra ZM400 là cực kỳ quan trọng. Tải đúng cách giúp cảm biến phát hiện chính xác sự có mặt của ribbon và đảm bảo đường đi của ribbon không bị cản trở, tránh tình trạng nhăn hay kẹt.

Tìm hiểu về các bộ phận phần cứng liên quan

Để hiểu rõ hơn về lỗi ribbon, chúng ta cần biết về các bộ phận phần cứng có vai trò điều khiển ribbon:

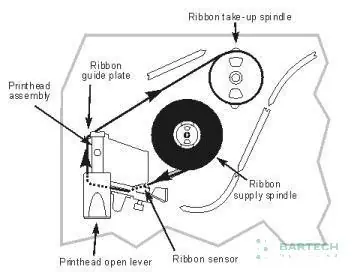

Sơ đồ đường đi của ribbon và các trục cuốn trên máy in Zebra ZM400

Máy in Zebra ZM400 có hai trục cuốn chính: Trục cấp ribbon (Ribbon Supply Spindle) và Trục cuốn ribbon đã dùng (Ribbon Take-up Spindle). Hai trục này có nhiệm vụ hướng dẫn đường đi của ribbon trong suốt quá trình in.

Chuyển động thực tế của ribbon được điều khiển bởi áp lực của đầu in tác động lên giấy và ribbon tại vị trí in. Trục cấp ribbon tạo ra một lực căng ngược (back tension) nhẹ. Lực căng này giúp ribbon luôn căng, tránh bị chùng hoặc nhăn, đặc biệt là trong các thao tác lùi giấy (backfeed). Áp lực từ đầu in giúp ribbon di chuyển đồng bộ với giấy. Trục cuốn ribbon đã dùng có nhiệm vụ tách ribbon đã in ra khỏi nhãn và cuộn lại gọn gàng.

Cơ chế phát hiện Ribbon của máy in

Máy in Zebra ZM400 sử dụng kết hợp giữa một cảm biến quang học và một tấm phản xạ để phát hiện sự có mặt của ribbon.

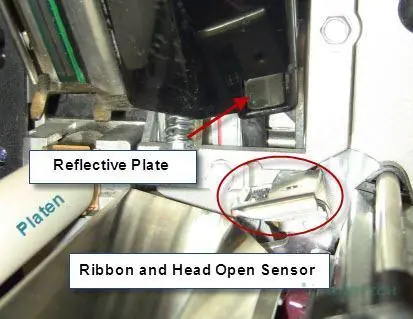

Vị trí cảm biến ruy băng và tấm phản quang bên trong máy in Zebra ZM400

Cảm biến ribbon hoạt động bằng cách chiếu một tia sáng và nhận lại tia sáng phản xạ từ tấm phản quang đặt đối diện. Khi có ribbon đi qua giữa cảm biến và tấm phản quang, ribbon sẽ chặn hoặc làm thay đổi tia sáng này. Đối với ribbon truyền nhiệt, lớp mực sẽ chặn ánh sáng. Đối với tem nhãn nhiệt trực tiếp (không dùng ribbon), ánh sáng sẽ đi thẳng tới tấm phản xạ hoặc ruy băng có phần đuôi tráng bạc (trailer) cũng hoạt động như một gương phản xạ.

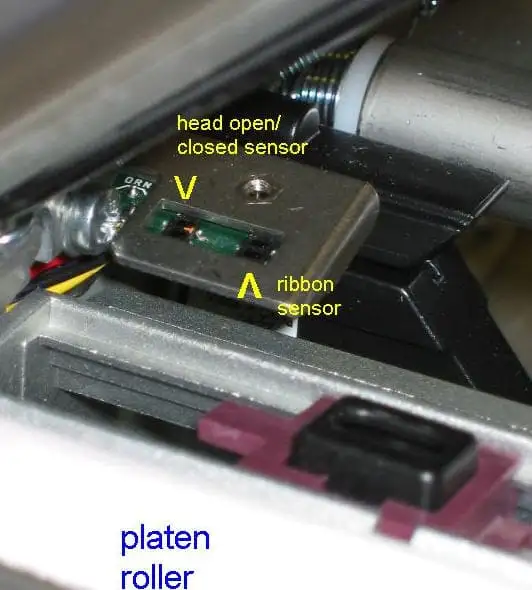

Cận cảnh cảm biến phát hiện ruy băng trên máy in Zebra ZM400

Trong các ứng dụng in truyền nhiệt, cảm biến ribbon được dùng để theo dõi trạng thái của ribbon. Nó sẽ báo lỗi “Ribbon Out” khi ribbon hết hoặc không được lắp đúng cách. Trong các ứng dụng in nhiệt trực tiếp, nếu cảm biến phát hiện có ribbon, nó sẽ báo lỗi “Ribbon In” trên màn hình LCD để cảnh báo người dùng.

Vì vậy, để tránh các lỗi ribbon, việc lắp đặt ribbon đúng cách và cấu hình chính xác máy in cũng như trình điều khiển/phần mềm là điều kiện tiên quyết.

Sửa lỗi cảnh báo “Ribbon In” trên ZM400 chi tiết hơn

Như đã đề cập, lỗi cảnh báo “Ribbon In” xảy ra khi máy in nghĩ rằng đang có ribbon nhưng cài đặt lại là in nhiệt trực tiếp.

Màn hình LCD báo lỗi Ribbon In trên máy in Zebra ZM400

Bạn cần kiểm tra cài đặt phương pháp in trong menu của máy in Zebra ZM400. Tìm mục cài đặt “Print Method” hoặc “Media Type” và đảm bảo nó được đặt thành Thermal Transfer nếu bạn đang dùng ribbon, hoặc Direct Thermal nếu bạn không dùng ribbon. Sự không khớp giữa cài đặt và thực tế sử dụng vật tư là nguyên nhân chính gây ra lỗi này. Thay đổi cài đặt trên máy in thường sẽ giải quyết được vấn đề.

Một nguyên nhân khác có thể là cảm biến ribbon gặp vấn đề. Cảm biến này có nhiệm vụ phát hiện sự hiện diện của ribbon. Nếu cảm biến bị bẩn, hỏng hoặc không được hiệu chỉnh đúng, nó có thể báo sai trạng thái, dẫn đến lỗi “Ribbon In” ngay cả khi cài đặt máy đã đúng. Bạn có thể thử vệ sinh cảm biến bằng khí nén hoặc khăn mềm. Nếu lỗi vẫn tiếp diễn, cảm biến có thể đã bị lỗi và cần được sửa chữa hoặc thay thế.

Kết luận

Lỗi Ribbon trên máy in Zebra ZM400 là một vấn đề kỹ thuật thường gặp, nhưng hoàn toàn có thể khắc phục được nếu bạn hiểu rõ nguyên nhân và thực hiện đúng các bước kiểm tra và sửa chữa. Từ việc kiểm tra lại cách lắp đặt ribbon, cấu hình phương pháp in, đến việc hiệu chuẩn lại cảm biến hay điều chỉnh các cài đặt in, mỗi bước đều đóng vai trò quan trọng.

Nếu sau khi đã thử các phương án trên mà máy in của bạn vẫn báo lỗi ribbon, có thể vấn đề phức tạp hơn liên quan đến phần cứng hoặc cần hiệu chỉnh chuyên sâu. Đừng ngần ngại tìm kiếm sự hỗ trợ từ các chuyên gia.
