Mã vạch Datamatrix là gì?
Code Data Matrix là gì? Mã vạch Data Matrix là một loại mã vạch 2D bao gồm các mảng ô đen và trắng với các mô-đun hình vuông hoặc hình chữ nhật. Mã DataMatrix (ECC200) có hai cấu hình, hình vuông và hình chữ nhật và luôn chứa một số mô-đun chẵn. Mã ma trận dữ liệu là mã vạch 2D có thể lưu trữ một lượng lớn dữ liệu.
Độ dài của dữ liệu được mã hóa phụ thuộc vào số lượng ô trong ma trận. Ma trận dữ liệu có thể chứa thông tin từ vài byte đến 1556 byte, chữ và số lên đến 2335 ký tự.
Không giống như mã vạch 1D lưu trữ dữ liệu trong một dòng các thanh màu đen và trắng, mã vạch 2D lưu trữ nhiều dữ liệu hơn trong một lưới các ô vuông đen và trắng có thể được sắp xếp theo hình vuông hoặc hình chữ nhật.
Chúng trông hơi giống những câu đố ô chữ rất nhỏ và thường được tìm thấy trên bao bì, áp phích và trên các bộ phận sản xuất. Dữ liệu được lưu trữ theo cả chiều ngang và chiều dọc, dẫn đến dung lượng lưu trữ lớn hơn đáng kể so với mã vạch 1D. Mã vạch 2D có thể đọc được bằng máy và có thể truyền dữ liệu văn bản hoặc số trong chớp mắt.
Mã ma trận dữ liệu là tên được đặt cho một loại mã vạch 2D cụ thể theo định nghĩa của tiêu chuẩn quốc tế ISO / IEC 16022 .
Mỗi Ma trận dữ liệu có 2 đường viền liền kề tạo thành hình ‘L’. ‘L’ này được gọi là mẫu tìm kiếm của người Viking và đảm bảo rằng mã có thể được đọc bất kể hướng của nó.
Mã ma trận dữ liệu được hình thành bởi một loạt các ô vuông có kích thước bằng nhau và vì vậy rất lý tưởng để đánh dấu bằng các máy chấm .
Mỗi Ma trận dữ liệu có thể lưu trữ tối đa 3116 số hoặc 2335 ký tự chữ và số từ phạm vi ASCII đầy đủ và dữ liệu này thậm chí có thể được mã hóa cho mục đích bảo mật.
Tham khảo bài viết: Mã vạch 2D là gì
Mã vạch Datamatrix tiêu chuẩn
Mã vạch tiêu chuẩn có thể chứa tối đa 20 chữ số thông tin. Ma trận dữ liệu có thông tin nhiều hơn hàng chục hoặc thậm chí hàng trăm lần so với mã vạch tiêu chuẩn.
Một ma trận dữ liệu duy nhất mang thông tin theo chiều ngang và chiều dọc và nó làm như vậy bằng cách chiếm một phần mười mã vạch tiêu chuẩn. Mỗi ma trận dữ liệu có một mẫu thời gian bao gồm các kết hợp khác nhau của các ô đen và trắng ở 2 góc và mẫu định vị hình chữ L ở một góc. Trong khi mẫu định vị được sử dụng để tìm và thao tác mã, mẫu thời gian chỉ định số lượng cột và hàng được mã hóa trong biểu tượng.
Ma trận dữ liệu thường được sử dụng để đánh dấu các mục nhỏ vì vùng 2-3 mm² có thể lưu trữ tối đa 50 ký tự thông tin và mã chỉ được đọc với tỷ lệ tương phản 20%.
Xem thêm: So sánh mã QR Code và Data Matrix
Lý do tại sao ma trận dữ liệu được ưa thích trong các hộp thuốc là chúng có thể được đọc bằng đầu đọc mã vạch và các sản phẩm có thể được theo dõi nhanh chóng.
Tại sao nên dùng mã vạch Datamatrix?
- Ma trận dữ liệu có thể lưu trữ thông tin trong các khu vực rất nhỏ. Mặc dù kích thước nhỏ nhất của mã QR là các mô-đun 21 × 21, kích thước này giảm xuống còn 10 × 10 mô-đun trong Ma trận dữ liệu.
- Tỷ lệ sửa lỗi (khoảng 33%) trong mỗi phiên bản của mã ma trận dữ liệu cao hơn tỷ lệ sửa lỗi của mã QR.
- Đây là loại mã dữ liệu được ưa thích nhất, nơi yêu cầu độ tin cậy.
Xem thêm: Code 128 là gì
Một lợi thế chính của Datamatrix là chống lỗi
Các mã có thể được thiết kế để đảm bảo rằng ngay cả khi bị hư hỏng một phần hoặc bị che khuất, phần lớn dữ liệu có thể được phục hồi từ chúng.
Mã QR (Mã phản hồi nhanh) là một loại mã vạch 2D khác, lần đầu tiên được phát triển trong ngành công nghiệp ô tô Nhật Bản, nhưng đã được sử dụng rộng rãi trong các ứng dụng quảng cáo. Lượng dữ liệu có thể được lưu trữ trong mã QR tùy thuộc vào loại dữ liệu và mức độ sửa lỗi. Có bốn mức hiệu chỉnh, mức càng cao, dung lượng lưu trữ càng ít. Mã QR có thể được nhận ra bởi ba hình vuông đặc biệt ở các góc.
Đọc thêm: So sánh mã vạch 1D và 2D giống và khác nhau như nào ?
Pryor cung cấp một loạt các sản phẩm để đánh dấu, đọc và quản lý mã vạch 2D. Mã ma trận dữ liệu được cho là mã an toàn hơn (ít bị hack hơn) và được ưa chuộng khi bảo mật cao được coi là quan trọng. Các máy chấm , laser , khắc hóa học và máy in phun của Pryor đều phù hợp cho các ứng dụng đánh dấu ma trận dữ liệu.
Cấu trúc mã DataMatrix
Mã DataMatrix là mã 2D ma trận được phát triển bởi ID Matrix vào năm 1987. Nó đã được đăng ký theo tiêu chuẩn ISS của AIMI năm 1996 và tiêu chuẩn ISO / IEC năm 2000.
| Thông số kỹ thuật | ||
|---|---|---|
| Kích cỡ nhỏ nhất | 10 x 10 mô-đun | |
| Kích thước tối đa | 144 x 144 mô-đun | |
| Dung lượng dữ liệu tối đa | Số | 3116 ký tự |
| Chữ và số | 2335 ký tự | |
Các phiên bản cũ hơn của mã DataMatrix bao gồm ECC000, ECC050, ECC080, ECC100 và ECC140.
ECC200 là phiên bản mới nhất của mã DataMatrix và có thể là hình vuông hoặc hình chữ nhật trong cấu hình.
ECC000, ECC050, ECC080, ECC100, ECC140
Chúng bao gồm các mô-đun số lẻ từ 9 x 9 đến 49 x 49 sử dụng hiệu chỉnh tích chập.
Do một biến dạng nhỏ làm xáo trộn việc đọc khi kích thước dữ liệu lớn, các phiên bản cũ gần như không bao giờ được sử dụng.
ECC200
ECC200 đã nâng cấp khả năng sửa lỗi để loại bỏ các vấn đề biến dạng.
Nó sử dụng Reed-Solomon để sửa lỗi khôi phục dữ liệu khi một phần của mã bị hỏng.
ECC200 được tiêu chuẩn hóa quốc tế. Thông thường phiên bản ECC200 được sử dụng khi cần có mã DataMatrix.
| Sự khác biệt giữa các phiên bản cũ (ECC000, ECC050, ECC080, ECC100, ECC140) và phiên bản mới (ECC200) là số lượng mô-đun mỗi bên. Các phiên bản cũ hơn có các mô-đun số lẻ và phiên bản mới có các mô-đun số chẵn. |
 |
 |
Cấu trúc mã DataMatrix (ECC200)
Mẫu căn chỉnh và mẫu đồng hồ
Vùng dữ liệu của mã DataMatrix được bao quanh bởi khung hình chữ L được gọi là mẫu căn chỉnh và các đường chấm chấm được gọi là mẫu đồng hồ. Người đọc nắm bắt các mẫu này để xác định vị trí của mã với xử lý hình ảnh. Do đó, mã DataMatrix có thể được đọc từ bất kỳ hướng nào.
Khi có nhiều hơn 24 x 24 mô-đun, mã được chia thành các khối không vượt quá 24 mô-đun ở một bên. Cấu trúc này ngăn ngừa sự biến dạng của mã.
Kích thước mã và số khối
Có hai mươi bốn kích thước mã, từ 10 x 10 mô-đun đến 144 x 144 mô-đun (bao gồm sáu kích thước cho loại hình chữ nhật).

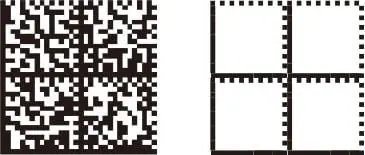

Khi một mã có nhiều hơn 26 x 26 mô-đun (hơn 24 x 24 mô-đun cho dữ liệu), nó được chia thành các khối, như được thấy dưới đây, không vượt quá 24 mô-đun ở một bên. Cấu trúc này ngăn ngừa sự biến dạng của mã.
| Kích thước biểu tượng | Khối | Ô dữ liệu |
|---|---|---|
| 10 x 10 đến 26×26 | 1 | 8/8 đến 24×24 |
| 28×28 đến 52×52 | 4 | 14×14 đến 24×24 |
| 64×64 đến 104×104 | 16 | 14×14 đến 24×24 |
| 120×120 đến 144×144 | 36 | 18×18 đến 22×22 |
Ký quỹ
Lề xung quanh mã DataMatrix phải lớn hơn mô-đun.
Lỗi sửa mã (mã Reed-Solomon)
Mã Reed-Solomon khôi phục dữ liệu khi một phần của mã DataMatrix bị hỏng.
Sắp xếp dữ liệu và mã sửa lỗi

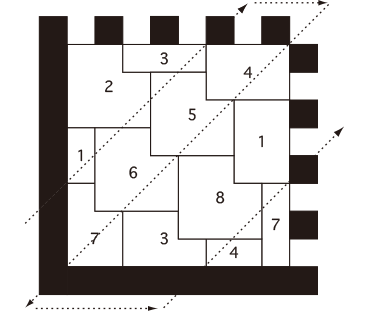

Dữ liệu và mã sửa lỗi được sắp xếp như hình dưới đây.
Để chuyển đổi từ YUDViên thành mã DataMatrix: YSK được mã hóa và mã sửa lỗi được tính như dưới đây và được sắp xếp theo hình vuông.
Thông số kỹ thuật của mã DataMatrix
Mã DataMatrix (ECC200) có hai cấu hình, hình vuông và hình chữ nhật và luôn chứa số lượng ô chẵn.
Kiểu vuông
| Thông số kỹ thuật cho loại dữ liệu vuông DataMatrix (ECC200) | ||
|---|---|---|
| Kích cỡ nhỏ nhất | 10 x 10 mô-đun | |
| Kích thước tối đa | 144 x 144 mô-đun | |
| Dung lượng dữ liệu tối đa | Số | 3116 ký tự |
| Chữ và số | 2335 ký tự | |
| Nhị phân | 1556 ký tự | |
Có hai mươi bốn kích thước ký hiệu khác nhau, từ 10 x 10 mô-đun đến 144 x 144 mô-đun. Khi có nhiều hơn 24 x 24 mô-đun, mã được chia thành các khối không vượt quá 24 mô-đun ở một bên. Cấu trúc này ngăn ngừa sự biến dạng của mã.
Kiểu hình chữ nhật
| Thông số kỹ thuật cho loại hình chữ nhật DataMatrix (ECC200) | ||
|---|---|---|
| Kích cỡ nhỏ nhất | 8 x 16 mô-đun | |
| Kích thước tối đa | 16 x 48 mô-đun | |
| Dung lượng dữ liệu tối đa | Số | 98 ký tự |
| Chữ và số | 72 ký tự | |
| Nhị phân | 47 ký tự | |
Có sáu kích thước cho một loại hình chữ nhật.
- • 8 x 18 mô-đun (1 khối)
- • 12 x 26 mô-đun (1 khối)
- • 16 x 36 mô-đun (1 khối)
- • 8 x 32 mô-đun (2 khối)
- • 12 x 36 mô-đun (2 khối)
- • 16 x 48 mô-đun (2 khối)
Trong mã DataMatrix, tốc độ sửa lỗi được xác định tự động bởi kích thước ký hiệu và dung lượng dữ liệu. Không giống như mã QR, nó không thể được chỉ định tự do.
Cách xác định kích thước mã DataMatrix
Kích thước thực tế của mã DataMatrix được xác định bằng cách nhân kích thước ký hiệu với kích thước có thể in của mô-đun.
Khi kích thước của mô-đun là 0,25 mm,
- Kích thước biểu tượng: 10 x 10 mô đun = 2,5 x 2,5 mm
- Kích thước biểu tượng: 32 x 32 mô đun = 8,0 x 8,0 mm
- Kích thước biểu tượng: 8 x 18 mô đun = 2,0 x 4,5 mm
Dung lượng dữ liệu của từng kích thước ký hiệu
Kiểu vuông
| Số mô-đun | Dung lượng dữ liệu | Lỗi sửa tỷ lệ | ||
|---|---|---|---|---|
| Số | Chữ và số | Nhị phân | ||
| 10 x 10 | 6 | 3 | 1 | 25% |
| 12 x 12 | 10 | 6 | 3 | 25% |
| 14 x 14 | 16 | 10 | 6 | 28 đến 39% |
| 16 x 16 | 24 | 16 | 10 | 25 đến 38% |
| 18 x 18 | 36 | 25 | 16 | 22 đến 34% |
| 20 x 20 | 44 | 31 | 20 | 23 đến 38% |
| 22 x 22 | 60 | 43 | 28 | 20 đến 34% |
| 24 x 24 | 72 | 52 | 34 | 20 đến 35% |
| 26 x 26 | 88 | 64 | 42 | 19 đến 35% |
| 32 x 32 | 124 | 91 | 60 | 18 đến 34% |
| 36 x 36 | 172 | 127 | 84 | 16 đến 30% |
| 40 x 40 | 228 | 169 | 112 | 15 đến 28% |
| 44 x 44 | 288 | 214 | 142 | 14 đến 27% |
| 48 x 48 | 348 | 259 | 172 | 14 đến 27% |
| 52 x 52 | 408 | 304 | 202 | 15 đến 27% |
| 64 x 64 | 560 | 418 | 278 | 14 đến 27% |
| 72 x 72 | 736 | 550 | 365 | 14 đến 26% |
| 80 x 80 | 912 | 682 | 454 | 15 đến 28% |
| 88 x 88 | 1152 | 862 | 574 | 14 đến 27% |
| 96 x 96 | 1392 | 1042 | 694 | 14 đến 27% |
| 104 x 104 | 1632 | 1222 | 814 | 15 đến 28% |
| 120 x 120 | 2100 | 1573 | 1048 | 14 đến 27% |
| 132 x 132 | 2608 | 1954 | 1302 | 14 đến 26% |
| 144 x 144 | 3116 | 2335 | 1556 | 14 đến 27% |
Kiểu hình chữ nhật
| Số mô-đun | Dung lượng dữ liệu | Lỗi sửa tỷ lệ | ||
|---|---|---|---|---|
| Số | Chữ và số | Nhị phân | ||
| 8 x 18 | 10 | 6 | 3 | 25% |
| 8 x 32 | 20 | 13 | số 8 | 24% |
| 12 x 26 | 32 | 22 | 14 | 23 đến 37% |
| 12 x 36 | 44 | 31 | 20 | 23 đến 38% |
| 16 x 36 | 64 | 46 | 30 | 21 đến 38% |
| 16 x 48 | 98 | 72 | 47 | 18 đến 33% |
Mỗi số ký tự trong bảng trên là số lượng ký tự tối đa có thể được nhập.
Tuy nhiên, kích thước ký hiệu trở nên lớn hơn tùy thuộc vào thành phần dữ liệu (ví dụ: kết hợp các hình và ký hiệu hoặc kết hợp chữ in hoa và in thường), ngay cả khi dữ liệu chứa ít ký tự hơn được chỉ ra trong bảng trên.
GS1 DataMatrix là gì?
GS1 DataMatrix là ký hiệu mã 2D được GS1 chuẩn hóa để phân phối. Nó dựa trên Tiêu chuẩn ECC200 và xác định các quy tắc sau để phân biệt với mã DataMatrix thông thường.
Xem thêm: So sánh mã vạch với RFID giống và khác nhau như thế nào
Nội dung chính của mã GS1 DataMatrix
| Mã đã được sử dụng | DataMatrix ECC200 |
|---|---|
| FNC1 | [FNC1] được đặt ở đầu dữ liệu để xác định dữ liệu đó là thông số kỹ thuật tiêu chuẩn của GS1. |
| Định danh ứng dụng (AI) | Mã xác định được thêm vào đầu dải dữ liệu để xác định loại thông tin nào tuân theo mã nhận dạng này. Số nhận dạng ứng dụng (AI) được chỉ định bởi ISO / IEC. |
| Dữ liệu chiều dài thay đổi | Khi nhập dữ liệu trong đó lượng thông tin thay đổi (dữ liệu độ dài thay đổi) như số lượng, hãy chèn [FNC1] làm dấu tách sau dữ liệu bước sóng. [FNC1] này được chỉ định để xuất [GS] (1Dh trong mã ASCII) khi được đọc bởi một trình đọc mã . * [GS]: Dấu tách nhóm |
Kích thước in cho mô-đun GS1
GS1 khuyến nghị các kích thước sau cho mô-đun khi in mã GS1 DataMatrix.
| Kích thước mô-đun đề nghị | Kích thước mô-đun tối đa | Kích thước mô-đun tối thiểu | |
|---|---|---|---|
| In trên nhãn | 0,300mm | 0,615mm | 0,255mm |
| DPM | 0,380mm | 0,495mm | 0,380mm |
Mẫu mã GS1 DataMatrix
| Thành phần | AI | Dữ liệu |
|---|---|---|
| GTIN (14 chữ số xed) | 01 | 04912345678904 |
| Số lượng (chiều dài thay đổi) | 30 | 100 |
| Bán theo ngày | 17 | 120401 |
Liên quan đến GS1-128
Mã GS1 DataMatrix có cấu trúc dữ liệu giống như mã của GS1-128. Do đó, nó có thể sẽ được sử dụng khi cần thiết để xử lý một lượng lớn dữ liệu mặc dù thực tế là khu vực in bị hạn chế. Ngoài ra, mã GS1 DataMatrix sẽ được chuẩn hóa trong ngành y tế. Vì các mã được in trực tiếp trên các dụng cụ y tế bằng thép, chẳng hạn như dao phẫu thuật và kéo, nên các hướng dẫn đã được thiết lập.
* Dụng cụ y tế bằng thép: Một dụng cụ được sản xuất bằng các vật liệu như thép không gỉ, nhôm, hợp kim đồng, titan hoặc gốm, và được tái sử dụng trong các thủ tục y tế và phẫu thuật.
Chúng tôi đã có bài viết: Mã vạch code 128 là gì?
